閥門分類

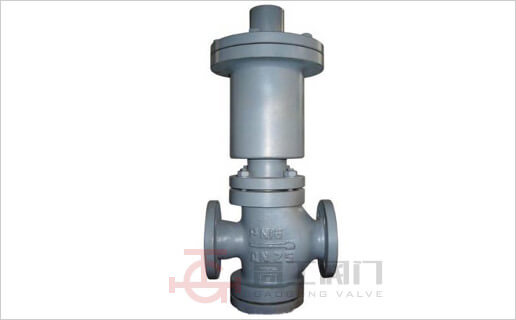

本減壓(ya)(ya)閥(fa)屬(shu)于先(xian)導(dao)活塞式減壓(ya)(ya)閥(fa)。由主(zhu)(zhu)閥(fa)和導(dao)閥(fa)兩部分組成。主(zhu)(zhu)閥(fa)主(zhu)(zhu)要由閥(fa)座、主(zhu)(zhu)閥(fa)盤(pan)、活塞、彈簧(huang)(huang)(huang)等零件組成。 導(dao)閥(fa)主(zhu)(zhu)要由閥(fa)座、閥(fa)瓣(ban)、膜(mo)片、彈簧(huang)(huang)(huang)、調節(jie)彈簧(huang)(huang)(huang)等零件組成。通過調節(jie)調節(jie)彈簧(huang)(huang)(huang)壓(ya)(ya)力(li)設定出口(kou)壓(ya)(ya)力(li)、利用膜(mo)片傳感出口(kou)壓(ya)(ya)力(li) 變化,通過導(dao)閥(fa)啟閉驅動活塞調節(jie)主(zhu)(zhu)閥(fa)節(jie)流部位過流面積的大(da)小,實現減壓(ya)(ya)穩壓(ya)(ya)功能。
本(ben)產(chan)品在(zai)普(pu)通減壓閥(fa)基礎上做了以下(xia)改(gai)進(jin)(jin),加大了活塞面積,改(gai)變了節(jie)流結構(gou),改(gai)變了密封形(xing)式(shi),改(gai)進(jin)(jin)了導閥(fa)結構(gou)和(he)調節(jie)彈簧形(xing)式(shi),從(cong)(cong)而(er)從(cong)(cong)以下(xia)幾方面提高了產(chan)品的性能(neng)。
本(ben)產品主要(yao)用于蒸汽管路(lu),適用于進口壓力變化大,流量(liang)變化大的蒸汽管路(lu)。
公稱壓力(Mpa) | 1.0 | 1.6 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 |
密封試驗壓力(Mpa) | 1.0 | 1.6 |
最高進口壓力(Mpa) | 1.0 | 1.6 |
出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 |
壓力特性偏差(Mpa)△P2P | GB12246-1989 | |
流量特性偏差(Mpa)P2G | GB12246-1989 | |
最小壓差(Mpa) | 0.05 | 0.07 |
滲漏量 | GB12245-1989 |
*:殼體試驗不包括(kuo)膜片、頂蓋
零件名稱 | 零件材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 閥瓣 | 2Cr13 |
缸套 活塞 | 鋁鐵青銅 |
膜片 | PH15-7Mo |
活塞環 | 對位聚苯 |
導閥座 導閥瓣 | 2Cr13 |
主閥彈簧 | 50CrVA |
導調主彈簧 | 50CrVA |
調節彈簧 | 60Si2Mn |
DN | 15 | 20 | 25 | 32 | 40 | 50 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 |
公稱通徑 | G | L | H | H1 |
15 | 1/2" | 140 | 160 | 65 |
20 | 3-4" | 140 | 160 | 65 |
25 | 1" | 160 | 168 | 68 |
32 | 1-1/4" | 180 | 185 | 75 |
40 | 1-1/2" | 200 | 185 | 78 |
50 | 2" | 230 | 193 | 88 |
