產品概述

ZZYVP-16B(ZZDQ)氮封閥是本廠自主開發、研(yan)制的(de)一套(tao)自力(li)式(shi)微壓(ya)力(li)控制系統(tong)，主要(yao)用于保(bao)持容量頂(ding)部保(bao)護氣(一般為氮氣)的(de)壓(ya)力(li)恒定，以(yi)避免(mian)容量內物料與空氣直(zhi)接按(an)觸(chu)，防(fang)止(zhi)物料揮(hui)發、被氧化(hua)，以(yi)及容器的(de)安(an)全。特別適(shi)用于各(ge)類大型(xing)儲罐的(de)氣封保(bao)護系統(tong)。該產(chan)品具有節能、動(dong)作靈敏、運行可(ke)靠(kao)、操作與維修(xiu)方便等特點。氮封閥被廣泛應用于石油(you)、化(hua)工等行業(ye)。

產品特點

• 無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
• 氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
• 壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
• 采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
• 供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
• 為確保儲罐的安全，需在罐頂設置呼吸閥；
• 呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。

結構與工作原理

氮封裝置是由供氮裝置(見圖一)和泄氮裝置（見圖二)兩部分組成。供氮裝置由指揮器和主閥兩部分組成；泄氮裝置由反饋的壓開型微壓調節閥組成。氮氣壓力一般設為100mmH2O，通過氮封裝置精確控制。
當儲罐進液(ye)閥(fa)開啟，向(xiang)罐內添(tian)加(jia)物料時，液(ye)面上升，氣(qi)相部分(fen)容積減(jian)小(xiao)，壓(ya)(ya)(ya)力升高，當罐內壓(ya)(ya)(ya)力升至(zhi)高于泄(xie)(xie)氮(dan)裝(zhuang)置(zhi)壓(ya)(ya)(ya)力設定值時，泄(xie)(xie)氮(dan)裝(zhuang)置(zhi)打(da)開，向(xiang)外界釋放氮(dan)氣(qi)。使罐內壓(ya)(ya)(ya)力下降，降至(zhi)泄(xie)(xie)氮(dan)壓(ya)(ya)(ya)力設定點時，泄(xie)(xie)氮(dan)裝(zhuang)置(zhi)自動關閉。

當儲(chu)(chu)罐(guan)(guan)(guan)出液閥開(kai)啟，用戶放料時(shi)，氣(qi)相(xiang)部分(fen)容積增大，罐(guan)(guan)(guan)內(nei)壓(ya)力(li)(li)降(jiang)低，供氮(dan)裝置(zhi)開(kai)啟，向(xiang)儲(chu)(chu)罐(guan)(guan)(guan)注入氮(dan)氣(qi)，使罐(guan)(guan)(guan)內(nei)壓(ya)力(li)(li)上升(sheng)，當罐(guan)(guan)(guan)內(nei)壓(ya)力(li)(li)上升(sheng)至供氮(dan)裝置(zhi)自動關閉。

供氮裝(zhuang)(zhuang)置(zhi)工作原(yuan)理 氮封裝(zhuang)(zhuang)置(zhi)結構(gou)(gou)(見圖四)，將設(she)在罐(guan)頂(ding)的(de)取壓(ya)(ya)點(dian)的(de)介質(zhi)經導壓(ya)(ya)管引入(ru)檢測(ce)機(ji)構(gou)(gou)(7)、介質(zhi)在檢測(ce)元件上產(chan)生一個作用(yong)力(li)與彈簧(huang)(huang)(8)、預(yu)緊力(li)相平(ping)衡。當罐(guan)內壓(ya)(ya)力(li)降低至(zhi)低于(yu)供氮裝(zhuang)(zhuang)置(zhi)壓(ya)(ya)力(li)設(she)定(ding)點(dian)時，平(ping)衡破壞，使(shi)指揮(hui)器閥(fa)(fa)(fa)芯(xin)(6)打開(kai)，使(shi)閥(fa)(fa)(fa)前(qian)氣(qi)體(ti)經減壓(ya)(ya)閥(fa)(fa)(fa)(5)、節流閥(fa)(fa)(fa)(4)、進入(ru)主(zhu)閥(fa)(fa)(fa)執(zhi)(zhi)行機(ji)構(gou)(gou)(3)上、下膜室，打開(kai)主(zhu)閥(fa)(fa)(fa)閥(fa)(fa)(fa)芯(xin)(2)、向罐(guan)內充注(zhu)氮氣(qi)；當罐(guan)內壓(ya)(ya)力(li)升至(zhi)供氮裝(zhuang)(zhuang)置(zhi)壓(ya)(ya)力(li)設(she)定(ding)點(dian)，由于(yu)預(yu)設(she)彈簧(huang)(huang)力(li)，關(guan)閉指揮(hui)器閥(fa)(fa)(fa)芯(xin)(6)、由于(yu)主(zhu)閥(fa)(fa)(fa)執(zhi)(zhi)行機(ji)構(gou)(gou)中彈簧(huang)(huang)作用(yong)，關(guan)閉主(zhu)閥(fa)(fa)(fa)，停止(zhi)供氮。

泄氮裝置工作原理

泄氮(dan)(dan)裝(zhuang)(zhuang)(zhuang)置結(jie)構(見圖五)，該裝(zhuang)(zhuang)(zhuang)置采用內反(fan)饋結(jie)構，介質直接(jie)經閥蓋進入檢測機構(2)，介質在檢測元件上產生一個作用力(li)(li)(li)與預(yu)設彈簧(huang)(3)預(yu)緊(jin)力(li)(li)(li)平衡。當罐內壓(ya)力(li)(li)(li)升(sheng)高至(zhi)高于泄氮(dan)(dan)裝(zhuang)(zhuang)(zhuang)置壓(ya)力(li)(li)(li)設定(ding)點時，平衡被破壞，使閥芯(1)上移，打開(kai)閥門，向外(wai)界泄放氮(dan)(dan)氣；當罐內壓(ya)力(li)(li)(li)降至(zhi)泄氮(dan)(dan)裝(zhuang)(zhuang)(zhuang)置壓(ya)力(li)(li)(li)設定(ding)點，由于預(yu)設彈簧(huang)力(li)(li)(li)作用，關閉閥門。

說明

• 一般供氮氣壓力在3×105～10×105Pa之間；
• 罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用，在正常情況下不工作；
• 泄氮閥安裝在罐頂，口徑一般在進液閥口徑一致；
• 一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮氣、影響設備使用壽命。
• 若用戶工況有與選型手冊有異，望來電與本廠技術開發部聯系，協商解決。

主要技術參數及性能指標

泄氨裝置主要技術參數及性能指標

主要零件材料

• 閥  體：ZG230-450、ZG1Cr18Ni9Ti
• 閥內件：1Cr18Ni9Ti
• 膜  蓋：A3、1Cr18Ni9Ti
• 膜  片：夾增強滌綸織物丁腈橡膠、氟橡膠
• 彈  簧：60Si2Mn、1Cr18Ni9Ti

﹡根據用戶要(yao)求，閥體、閥內件、膜蓋可采(cai)用其它牌號(hao)材質。

外形尺寸及重量

1供氮裝置外形尺寸及重量

2泄氮裝置外形尺寸及重量

連接尺寸及標準

• 連接方式：法蘭、螺紋
• 法蘭端面距：按GB12221-89標準
• 法蘭標準：按GB/T9113-2000標準
• 法蘭面型式：RF
• 執行機構氣信號接口：M16×1.5

  注：以上數據可(ke)根據用戶需(xu)要(yao)加工制造。

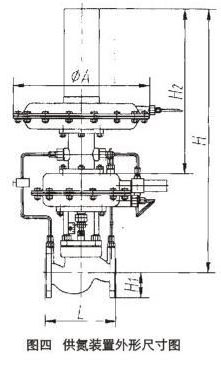

產品外形尺寸圖
